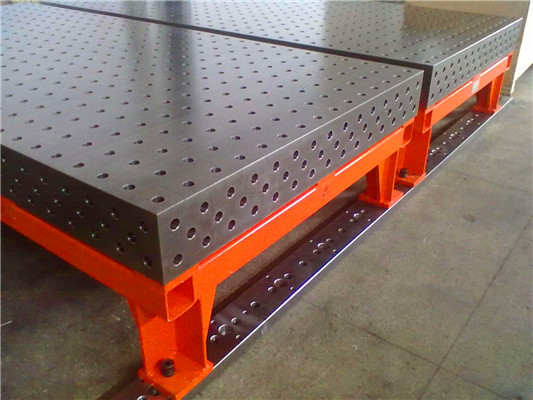

D28 三維柔性焊接平臺
產品說明：
? 工裝平臺的選用需根據產品的大小,形狀而定,鈑金類及小型鋼結構件多采用D16系列的平臺；
? 大型鋼結構及重型機械行業多采用D28系列平臺,工件大小變化較大的情況建議采用D22系列；

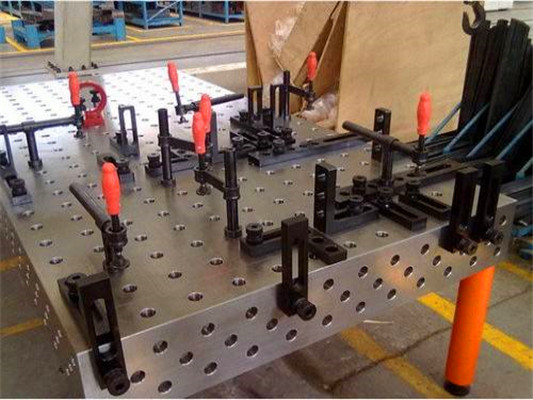

? 配件的選用需依照工件形狀大小、復雜程度而定；
? 當平臺不能滿足工件大小時，可采用U型方箱、L型方箱、支撐角鐵等支撐件進行擴展延伸。
特點：
? 三維柔性焊接平臺共有五個工作面,側面用于擴展或輔助定位；
? 按系列分為D16/D22/D28三個系列；
? D16系列的孔為Φ16,孔間距為50mm±0.05陣列組成，表面分布著50x50mm的網格線；
? D22系列的孔為Φ22,孔間距為75mm±0.05陣列組成，表面分布著75x75mm的網格線；
? D28系列的孔為Φ28,孔間距為100mm±0.05陣列組成，表面分布著100x100mm的網格線。
